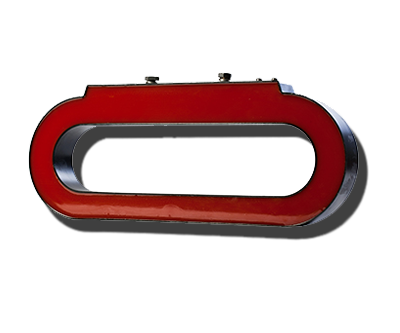

LXZ 135-85零序电流互感器
收藏

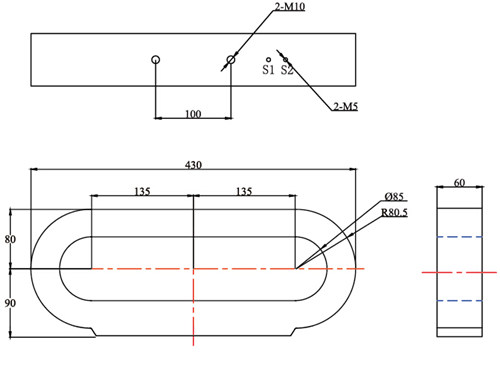

详细介绍: LX系列零序电流互感器适用于交流电力系统中，配电线路以及交流发电机、电动机等电器设备的零序过电流保护和小电流接地选线装置，穿电缆的孔径范围φ100mm～φ240mm。 该系列零序电流互感器选用进口优质硅钢片经特殊工艺加工制作成环形铁芯，具有较高的准确度和准确限制系数，铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护，其体积小、重量轻，占用空间小。 LXK系列开启式零序电流互感器由两个半圆环型组成，可安装在连接好的电缆上，简便快捷，和谐美观。LXC系列穿心式零序电流互感器预先固定在环网开关柜等电器设备的电缆穿孔上，安装时将电缆穿过该互感器后制作电缆头。LXZ系列三相式零序电流互感器用于三相或多根电缆回路的零序电流的测量和保护。 LXK系列零序式电流互感器系列概要 型号 电流比1V/5V 额定负载范围 规格尺寸(mm) LXK(C)- Φ100 50～800A ≤15VA φ165×φ100×65 LXK(C)- Φ120 50～800A ≤15VA φ185×φ120×75 LXK(C)- Φ160 50～800A ≤15VA φ定制×φ定制×72 LXZ135-85 20～150A ≤2.5VA φ定制×φ定制×60 LXZ280-20 20～150A ≤2.5VA φ定制×φ定制×定制 可按用户的要求定制不同规格和参数的电流互感器 尺寸图： 额定电流比、准确级及其额定负载如下表所示： 型号 LXZ135-85 用途 零序电流互感器 额定电流比 I1/I2 准确级及额定负载（VA） 3 10P 20/1 0.5 0.5 30/1 0.5 0.5 50/1 0.5 0.5 100/1 1 1 50/5 1.5 1.5 75/5 2.5 2.5 100/5 2.5 2.5 150/5 2.5 2.5 技术参数 适用条件 额定频率：50Hz or 60Hz; 环境温度e：-35 C。-+55 C。， 工频耐压3kV , 1min; 日平均温度：≤40 C。 P2表示一次极性端，S1、S2表示二次极性端; 海拔高度：≤3000m P2和S2为同名端(减极性)。 大气条件：大气中无严重污秽 额定二次电流：5A或1A 抗电磁干扰：外加电流100A，干扰电流<5mA 接线原理图 LXZ零序式互感器系列产品规格表: 型号 Φ1（mm） Φ2（mm） D（mm） LXK(C)- Φ100 165 100 65 LXK(C)- Φ120 185 120 75 LXK(C)- Φ160 定制 定制 72 LXZ135-85 定制 定制 60 LXZ280-20 定制 定制 定制 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
