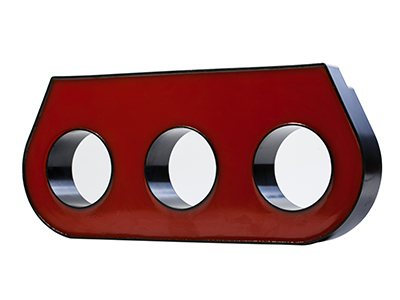

LSZ125-82三相一体电流互感器
收藏

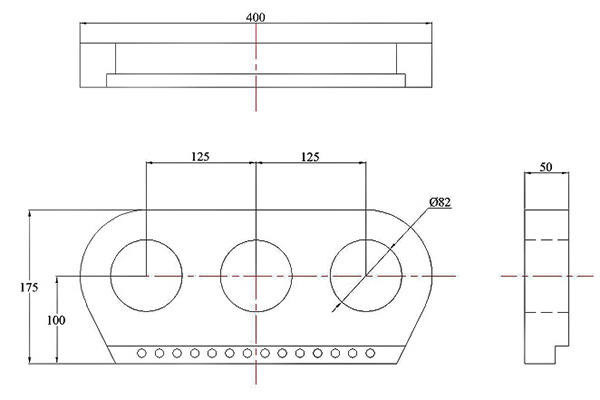

详细介绍: LSZ型三相一体式电流互感器适合安装在环网开关柜和主柱上开关的三相套管上，用于三相电流和零序电流的测量和保护，也可用于多根电缆回路的零序电流的测量和保护。 该系列零序电流互感器的铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。 LSZ三相一体组合式互感器系列产品规格表: 型号 M （mm） φ （mm） D （mm） H （mm） h （mm） L （mm） LSZ107-75 107 75 65 128 64 322 LSZ107-83 107 83 60 150 73.5 340 LSZ110-83 110 83 50 160 87.5 365 LSZ110-80 110 80 65 150 75 342 LSZ125-82 125 82 50 175 100 400 LSZ130-83 130 83 55 146.5 83.5 387 LSZ135-83（I） 135 83 57 184 100 440 LSZ135-83（II） 135 83 75 184 110 440 LSZ135-110 135 110 85 180 100 430 LSZ150-65 150 65 85 157 73.5 457 尺寸图： 可按用户的要求定制不同规格和参数的电流互感器 额定电流比、准确级及其额定负载如下表所示： 型号 LSZ系列AC两相 用途 测量电流互感器 保护电流互感器 双绕组电流互感器 电流比 I1/I2 准确级及额定负载（VA） 双绕组准确级及额定负载（VA） 0.5 1 3 10P15 10P10 10P5 0.5 1 10P10 10P5 100 2.5 1.5 3.75 150 3.75 2.5 5 200 5 2.5 7.5 2.5 2.5 300 7.5 3.75 10 2.5 2.5 5 400 10 2.5 5 15 2.5 2.5 7.5 500 10 2.5 5 15 2.5 3.75 10 600 10 2.5 7.5 20 5 3.75 10 800 10 2.5 7.5 20 5 5 15 型号 LSZ系列三相 用途 测量电流互感器 保护电流互感器 双绕组电流互感器 电流比 I1/I2 准确级及额定负载（VA） 双绕组准确级及额定负载（VA） 0.5 1 3 10P15 10P10 10P5 0.5 1 10P10 10P5 100 2.5 5 7.5 1.5 2.5 2.5 2.5 150 2.5 5 7.5 2.5 3.75 3.75 2.5 200 3.75 5 10 2.5 5 2.5 300 5 7.5 3.75 7.5 2.5 400 10 2.5 5 10 2.5 2.5 5 500 10 2.5 5 10 3.75 2.5 5 600 10 5 10 15 5 5 10 800 15 5 10 15 5 5 10 型号 LSZ系列零序 用途 零序电流互感器 额定电流比 I1/I2 准确级及额定负载（VA） 3 10P 20/1 0.5 0.5 30/1 0.5 0.5 50/1 0.5 0.5 100/1 1 1 50/5 1.5 1.5 75/5 2.5 2.5 100/5 2.5 2.5 150/5 2.5 2.5 技术参数： 使用条件： 额定频率：50Hz or 60Hz；， 环境温度：-35℃—+55℃ 额定二次电流：5A or 1A； 日平均温度：≤40℃。 工频耐压3kV , 1min； 海拔高度：≤3000m 额定扩大电流：120%In； 大气条件：大气中无严重污秽 执行标准： GB1208-2006；WNCB001-2008(企业标准)。 P2表示一次极性端，S1、S2表示二次极性端；P2和S2为同名端（减极性）。 接线原理图 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
