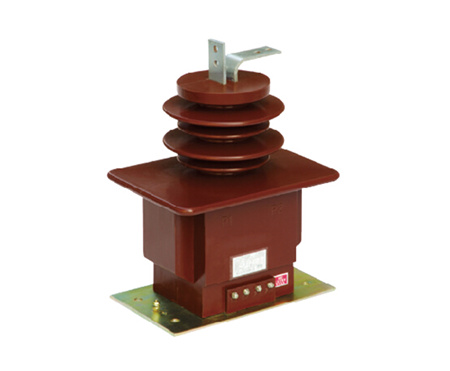

LZZB7J-35型电流互感器
收藏

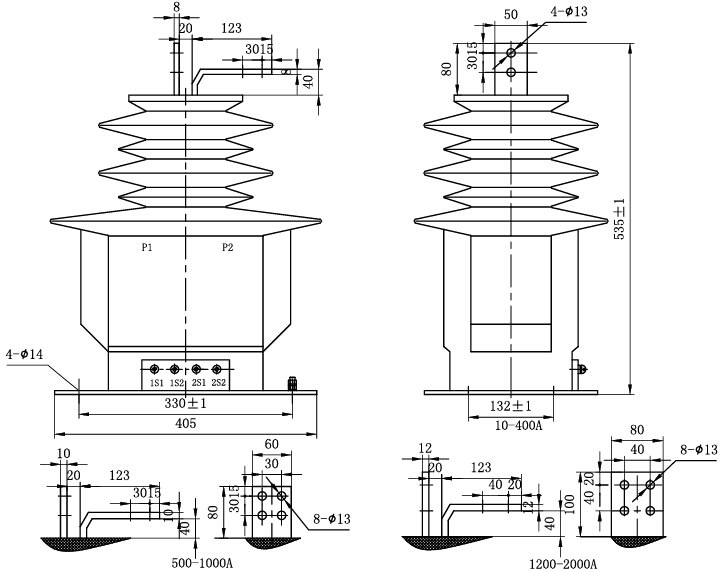

详细介绍: 一、概述 本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压35kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。 二、技术参数 产品符合合格标准GB1208-2006和IEC60044-1 额定二次电流5A或1A 额定频率 50Hz 环境温度 -5℃~ +40℃ 额定电流比(A) 级次组合 额定输出(VA) 短时热电流 (KA/S) 动稳定电流 (KA) 额定绝缘水平 (kV) 0.2级 0.5级 5P10级 5P15级 10-250/5 0.2/0.5/5P 0.2/0.5/5P 0.2/5P/5P 0.5/5P/5P 15 20 (30) 20 (30) 15 (20) 100(倍) 250(倍) 40.5/95/185 300-500/5 31.5 80 600-5 45 100 800/5 63 100 1000-1200/5 63 130 1500/2000/5 80 160 注：括号内数值为两测量绕组，一保护绕组时额定输出值。 三、外形及安装尺寸 |
|||||||||||||||||||||||||||||||||||||||
